錳砂濾料也是我們水處理工藝中常用的一種濾料，我們西北很多的地下水中錳含量超標(biāo)，而錳砂濾料可以有效的去除水中的錳離子，保障飲水的健康，錳砂濾料不僅能凈化水質(zhì)同時(shí)還能有效的去除水中的錳離子和鐵離子。今天我們皓泉水處理就來(lái)給大家介紹下錳砂濾料的除鐵除錳工藝及錳砂濾料裝填時(shí)的注意事項(xiàng)。
　　
　　一、錳砂濾料除鐵除錳工藝原理：
　　
　　目前水處理除鐵除錳的主要方法；除去水中鐵一般采用接觸氧化法或曝氣氧化法，除錳一般采用接觸氧化法，曝氣氧化法除鐵系指原水經(jīng)曝氣后充分溶氧和散除CO2，提高pH值，水中的Fe2+全部或大部分氧化為Fe3+，進(jìn)入濾池過(guò)濾；接觸氧化法除鐵（除錳）系指原水經(jīng)曝氣溶氧后未經(jīng)完全氧化很快進(jìn)入濾池，濾料經(jīng)過(guò)一定的成熟期后在其表面形成鐵質(zhì)（或錳質(zhì)）活性濾膜，利用活性濾膜的催化作用進(jìn)行除鐵（除錳）。
　　
　　(1)、鐵錳共存時(shí)，原水含鐵量低于2.0～5.0mg/L(由于水質(zhì)的不同，北方可采用2.0、南方可采用5.0)、含錳量低于1.5mg/L，單級(jí)過(guò)濾一般可同時(shí)去除鐵和錳，當(dāng)水中鐵錳含量超過(guò)上述值時(shí)，鐵將明顯干擾除錳，應(yīng)采取先除鐵后除錳的工藝，并嚴(yán)格控制一級(jí)除鐵效果。
　　
　　(2)、鐵、錳超標(biāo)的地下水水質(zhì)千差萬(wàn)別，因此除鐵、除錳工藝流程的選擇，應(yīng)掌握較詳細(xì)的原水水質(zhì)資料，有條件的應(yīng)進(jìn)行除鐵除錳試驗(yàn)，無(wú)條件試驗(yàn)時(shí)應(yīng)參照原水水質(zhì)相似水廠的經(jīng)驗(yàn)進(jìn)行選擇。
　　
　　二、曝器裝置：
　　
　　曝氣是地下水除鐵除錳的重要環(huán)節(jié)，原水水質(zhì)不同，采用的工藝不同，曝氣程度的要求也不同；曝氣的方法有多種，各種曝氣裝置的復(fù)雜程度、運(yùn)行成本、管理的難易程度、曝氣效果均有差異，因此本條規(guī)定曝氣裝置應(yīng)根據(jù)原水水質(zhì)、曝氣程度的要求，通過(guò)技術(shù)經(jīng)濟(jì)比較選定。
　　
　　三、除鐵除錳錳砂濾料選擇及裝填：
　　

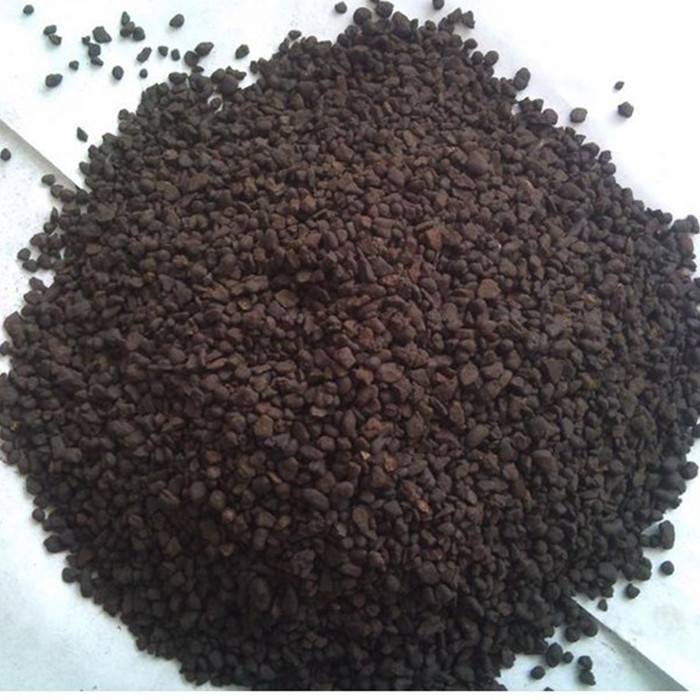

　　(1)錳砂濾料是選用塊狀錳礦和錳砂作原料，經(jīng)破碎篩選而成。外觀粗糙、呈褐色，天然錳砂中含有 MnO2，它是 Fe2+ 氧化成 Fe3+ 的良好催化劑，含錳量（以 MnO2 計(jì)，下同）一般不不小于35% 的錳砂，既可用于地下水除鐵，又可用于地下水除錳；二氧化錳含量為 20% ~ 25% 的錳砂濾料，只宜用于地下水除鐵，含錳量低于 20% 的則不宜采用。因各地水質(zhì)不同宜采用經(jīng)過(guò)科學(xué)試驗(yàn)或生產(chǎn)使用證明能獲得良好除鐵和除錳效果的錳砂品種含量作濾料。
　　
　　(2)錳砂濾料粒徑一般在2.0mm和0.6mm之間。濾層粒徑一般在1.2mm和0.5mm之間。采用錳礦石和承托層時(shí)，級(jí)配和厚度可參照快速濾池。用錳砂濾料時(shí)，上面兩層承托層需用同樣粒徑錳砂石代替為宜。重力式過(guò)濾器除鐵除錳：濾層高度一般采用800～1200mm，規(guī)模較小的壓力式過(guò)濾器除鐵、除錳：設(shè)備一般采用1000～1200mm；同時(shí)除鐵除錳的單級(jí)過(guò)濾濾層一般取較高值，使過(guò)濾后的水質(zhì)達(dá)到效果。除錳濾池濾料一般采用錳砂、效果顯著濾料成熟期較短、一般7—15天、但造價(jià)較高。石英砂：造價(jià)底、濾料成熟期長(zhǎng)3－6個(gè)月。
　　
　　(3)濾速：除鐵濾池一般為5～10m/h,含鐵量高時(shí)可采用較低濾速。除鐵除錳濾池和除錳濾速為5～8m/h.
　　
　　(4)反沖洗：其中水頭損失一般控制在1.5～2.5m。除鐵采用粒徑為0.6～1.2mm錳砂濾料時(shí)，沖洗強(qiáng)度為18L/s..m2;  粒徑為0.6～2.0mm 時(shí)為22L/s.m2。其膨脹率分別為30％ 和22％。沖洗時(shí)間10～20min 。除鐵除錳采用錳砂濾料時(shí)，沖洗強(qiáng)度為16～20L/s..m2，期膨脹率為15％ 和2～25％。更多錳砂濾料相關(guān)問(wèn)題請(qǐng)咨詢我們。
